Обзор Gigabyte X570S Aero G: Бесшумная и обновленный дизайн

0
Плюсы Минусы
Вердикт: Четыре слота M.2 и 10 портов USB (включая USB 3.2 Gen2×2)
1. Белый стиль может быть не для всех;
2. Wi-Fi 6E.
Gigabyte X570S Aero G — хороший вариант для создателей контента, которые хотят сэкономить немного денег на другие компоненты. При цене менее 30.000 рублей это хорошо сбалансированное решение для тех, кто может воспользоваться функцией VisionLink и быстрыми накопителями M.2 и USB.

Gigabyte X570S Aero G — лучшие предложения на сегодня

Компания Gigabyte воспользовалась обновлением чипсета X570S для снятия вентиляторов, чтобы обновить свои платы, ориентированные на создателей, выпустив X570S Aero G. По словам Gigabyte, материнские платы серии Aero — это «…свежий подход к создателям, который развивается благодаря оптимизированным функциям для создания контента». Вместо плат, ориентированных на игры или оверклокинг, которые мы обычно тестируем, целью здесь является создание надежной, расширяемой материнской платы со сверхбыстрым хранилищем и множеством возможностей подключения, которые нужны создателям (думайте о 3D-рендеринге, видеопроизводстве и т. д.). Если это звучит как обновленная плата Vision Series для платформы X570, то вы на правильном пути.

За 25.000 рублей Aero G получила обновленный внешний вид, но по-прежнему придерживается черно-белой темы, знакомой нам по платам Gigabyte, ориентированным на создателей. На этот раз некоторые углы сглажены, а нижняя половина платы (радиаторы и кожухи) покрыта большей площадью, что придает ей более премиальный вид (многое взято от моделей Z590 Vision). В соответствии со своей целевой демографической направленностью, плата оснащена сверхбыстрым портом USB 3.2 Gen 2×2 Type-C, который удваивается как порт VisionLink (аналогичный Thunderbolt по способу передачи видео/данных/питания через порт). Кроме того, плата включает четыре разъема PCIe 4.0 M.2 для быстрых накопителей NVMe — все, что помогает сборкам с быстрыми накопителями и периферийными устройствами высокого класса.

С точки зрения производительности Aero G в целом была примерно средней. В некоторых тестах он преуспел, например, в Corona, Cinebench и POV-Ray (многоядерный), а в других работал медленнее, например, при сжатии в 7Zip или в результатах LAME. Пропускная способность памяти была выше среднего, но задержка была немного выше. Энергопотребление Aero G было самым высоким из всех, что мы видели до сих пор, но только на пару ватт.

Во время разгона VRM действительно нагревались, но все еще оставались в пределах рабочего диапазона при стоковых скоростях. На нашем Ryzen 9 5950X мы наблюдали разгон до 5 ГГц, так что при использовании оптимизированных настроек по умолчанию вы получите то, за что заплатили. Читайте далее, чтобы узнать результаты производительности и другие особенности материнской платы X570S Aero G, созданной для создателей.

Технические характеристики — Gigabyte X570S Aero G

Сокет AM4
Чипсет X570S
Форм-фактор ATX
Регулятор напряжения 14 Phase (12+2, 50A MOSFETs for Vcore)
Видео-выходов 1 HDMI (v2.1)
1 USB Type-C (Displayport 1.4)
USB портов 1 USB 3.2 Gen 2×2, Type-C (20 Gbps)
1 USB 3.2 Gen 1, Type-C (10 Gbps)
4 USB 3.2 Gen 2, Type-A (10 Gbps)
2 USB 3.2 Gen 1, Type-A (5 Gbps)
2 USB 2.0
Сеть 1 2.5 GbE
Аудио 5 Analog + SPDIF
Порты/разъемы Legacy
Другие порты/разъемы
PCIe x16 1 v4.0 (x16)
1 v4.0 (x8)
1 v4.0 (x4)
PCIe x8
PCIe x4
PCIe x1
CrossFire/SLI AMD Quad CrossfireX и CrossFireX (2-Way)
DIMM slots 4 DDR4 5100+(OC), 128GB Capacity (5000 Series)
M.2 слоты 1 PCIe 4,0×4 / SATA + PCIe (up to 110mm)
1 PCIe 4,0×4 / PCIe Only (up to 110mm)
1 PCIe 4,0×4 / SATA + PCIe (up to 110mm)
1 PCIe 4,0×4 / SATA + PCIe (110mm)
U.2 порты
SATA порты 6 SATA3 6 Gbps (RAID 0, 1, and 10)
Разъемы USB 1 USB v3.2 Gen 2 (Type-C)
2 USB v3.2 Gen 1
2 USB v2.0
Разъемы для вентиляторов 8 4-Pin
Разъемы RGB 2 aRGB (3-pin)
3 RGB (4-pin)
Legacy интерфейсы
Другие интерфейсы FP-Audio
Панель диагностики Post Status Checker (4 LED, CPU/RAM/VGA/Boot)
Внутренняя кнопка/переключатель CMOS Reset
Контроллеры SATA
Контроллеры Ethernet Intel i225 (2.5 GbE)
Wi-Fi / Bluetooth Intel Wi-Fi 6 AX200 (ax, 2.4/5 GHz, 160 MHz)
Контроллеры USB ASMedia 3242
Кодек HD Audio Realtek ALC1220-VB
DDL/DTS ✗ / DTS:X Ultra
Гарантия 3 года

Начиная с аксессуаров, Aero G включает в себя типичную коллекцию кабелей SATA, антенну Wi-Fi, винты M.2 и многое другое. Хотя это не самый богатый набор аксессуаров, в нем есть то, что вы ожидаете, и большинство из того, что вам нужно для начала работы. Ниже приведен полный список прилагаемых аксессуаров.

  • 4 кабеля SATA;
  • 4 гнезда M.2;
  • Антенна Wi-Fi;
  • 2 температурных датчика;
  • Микрофон;
  • Удлинительный кабель RGB;
  • G-коннектор;
  • Руководство по установке/пользованию;
  • Диск с драйверами.

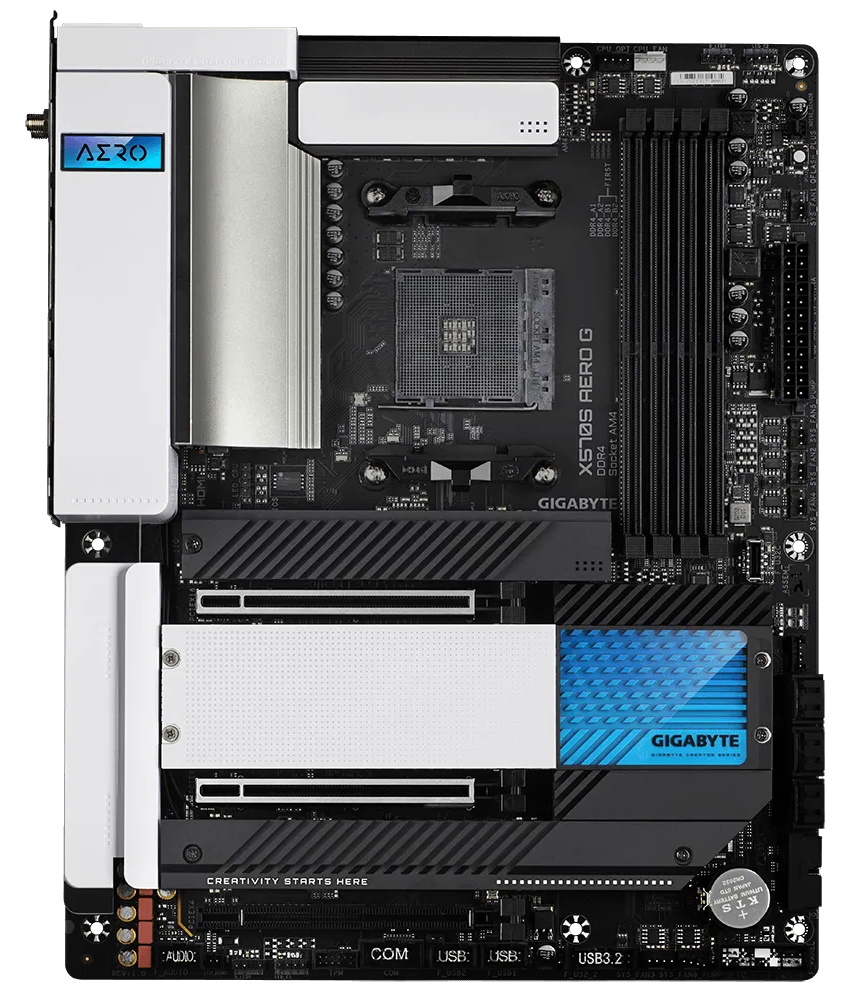

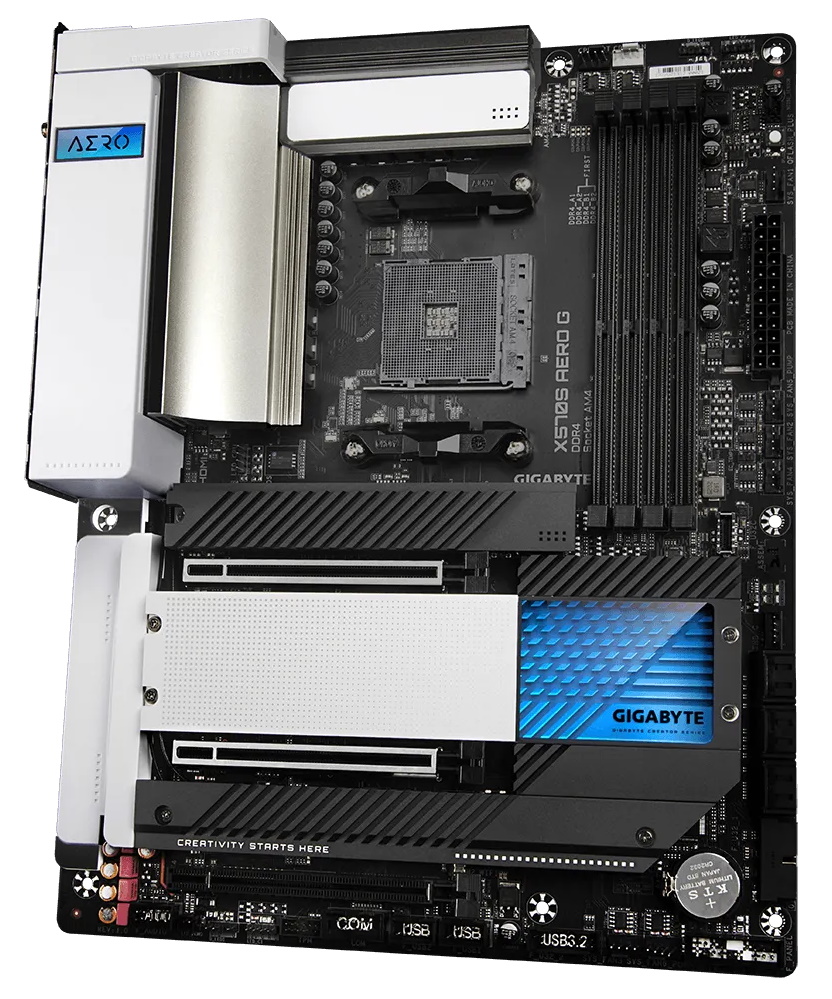

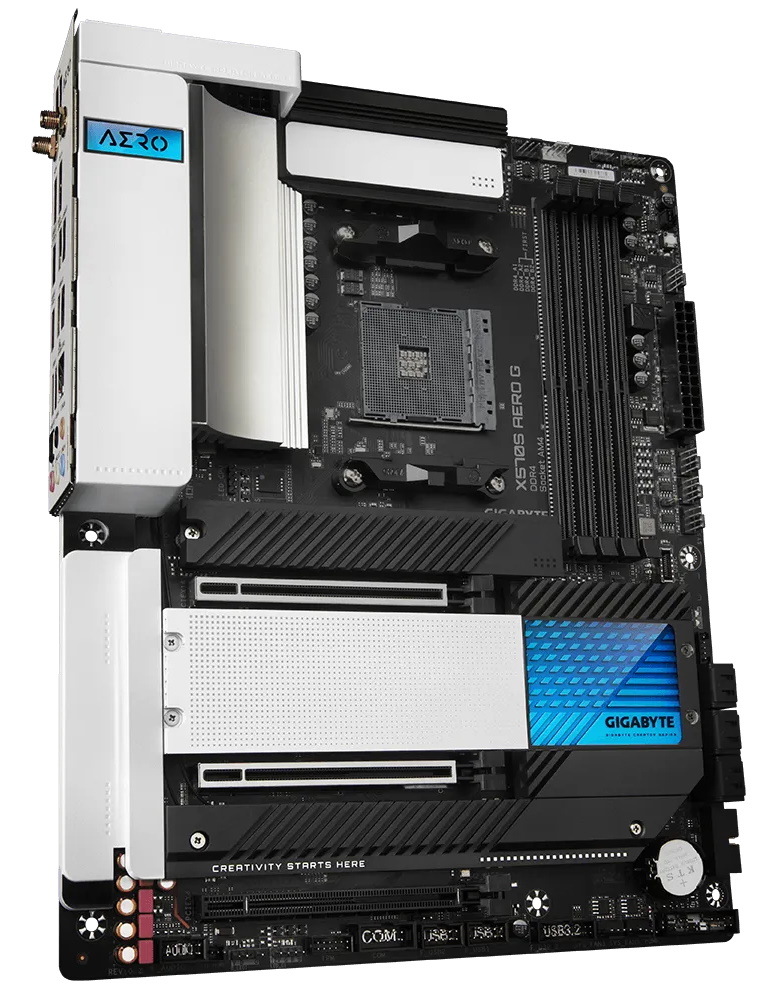

Извлекая плату из упаковки, мы видим матово-черную печатную плату и белые радиаторы и кожухи, покрывающие области VRM, аудио и PCIe. Два гнезда M.2 охлаждаются черными радиаторами, которые простираются до чипсета. Радиатор чипсета имеет уникальный вид: он меняет цвет в зависимости от угла обзора. Если вам нужна встроенная RGB-подсветка, вам придется обратить внимание на другую плату или использовать один из четырех разъемов RGB/ARGB. В целом, эстетика X570S Aero заметно лучше, чем у плат Vision на базе B550 и Z590.

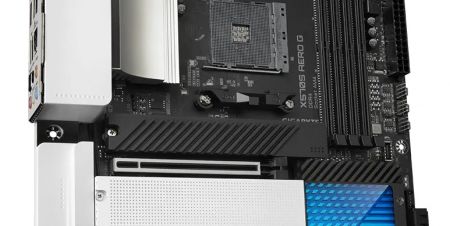

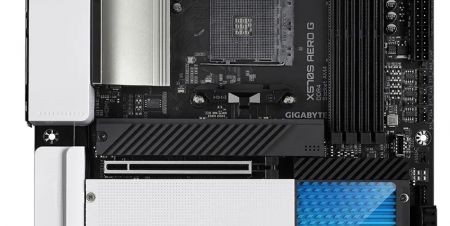

Верхняя половина платы покрыта преимущественно кожухами и радиаторами вокруг сокетов. Белая отделка переходит в четвертьтрубчатый радиатор для левого блока VRM, а меньший черный радиатор с белой акцентной пластиной покрывает верхние VRM. Над всеми кожухами и радиаторами находится 8-контактный разъем питания EPS и дополнительный 4-контактный разъем для питания процессора. Справа от сокета находятся четыре неармированных слота DRAM. Aero G поддерживает скорость до DDR4 5100(OC) для процессоров 5000-й серии (меньше для 4000-й G-серии и Ryzen 3000-й серии) и емкость до 128 ГБ. Как всегда, ваш пробег может варьироваться гораздо выше DDR4 3600/3733, самоописанной «сладкой точки» AMD.

Над слотами DRAM расположены первые два (из восьми общих) вентилятора, CPU_Fan и CPU_OPT. Все разъемы вентиляторов поддерживают как 3-контактные устройства постоянного тока, так и 4-контактные устройства ШИМ, при этом каждый разъем способен выдавать 2A/24 Вт (достаточно для работы большинства насосов и пары вентиляторов). Если вы хотите добавить светодиоды, в правом верхнем углу вы найдете первые 4-контактные RGB и 3-контактные ARGB разъемы. Прямо над разъемом M.2 находится еще один 4-контактный светодиод для процессора, а два других RGB/ARGB разъема расположены на нижнем краю платы.

Далее по правому верхнему краю расположены 2-контактный заголовок датчика шума, кнопка QFlash-Plus (для прошивки BIOS без процессора) и 24-контактный разъем питания ATX для платы. По бокам от разъема ATX находятся четыре 4-контактных разъема для подключения системных вентиляторов и 2-контактный температурный разъем. Вы можете использовать их для управления скоростью вращения вентиляторов на основе данных о температуре, полученных от датчика. И, наконец, на передней панели платы расположен разъем USB 3.2 Gen1.

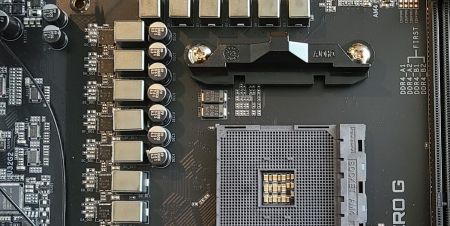

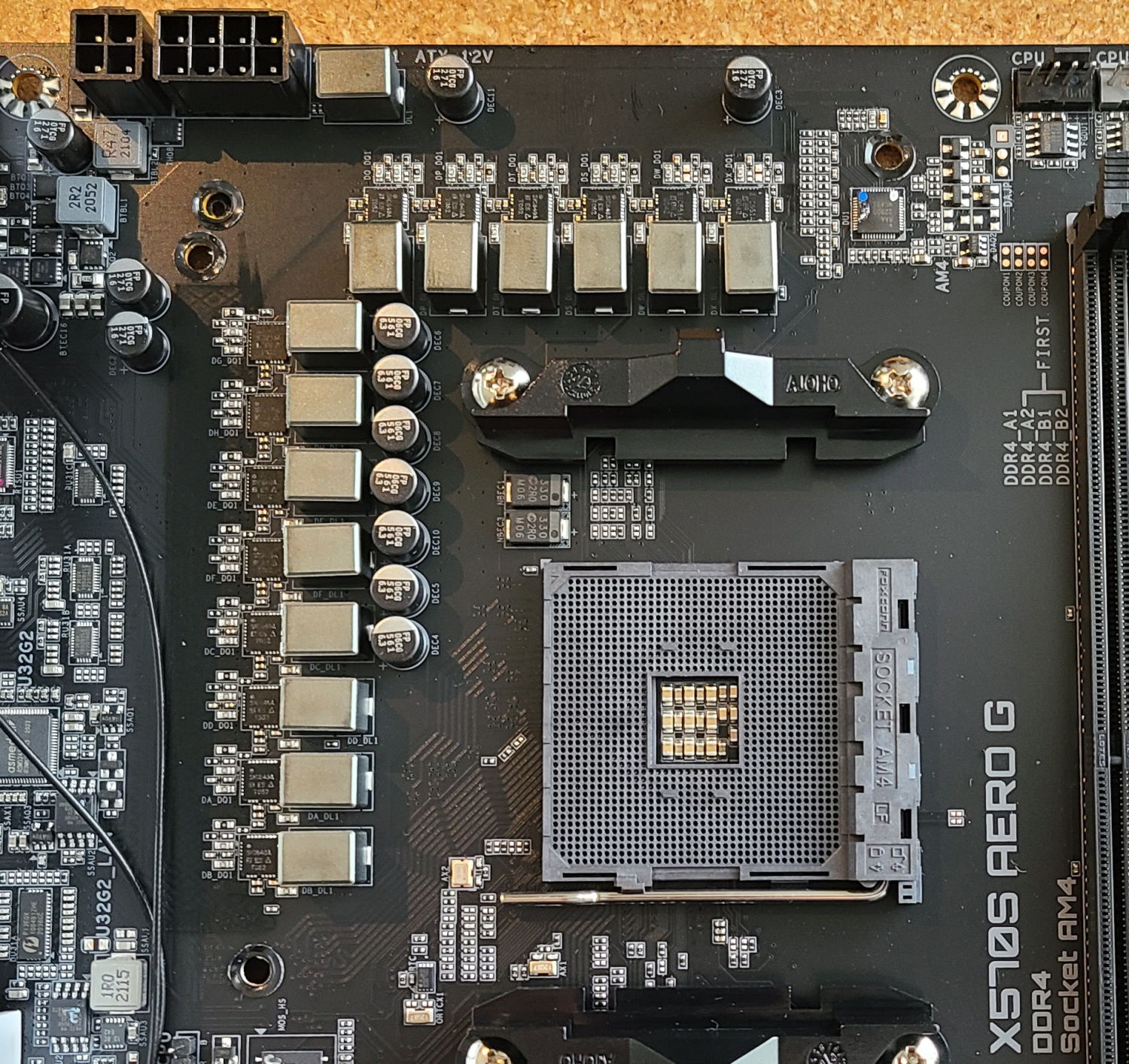

Подача питания на Aero G состоит из 12+2 фаз в объединенной конфигурации. Питание передается через разъем (ы) EPS на высококачественный 8-канальный (X+Y=8) ШИМ-контроллер Intersil ISL229004 и на 14 МОП-транзисторов Vishay Sic649A Dr.MOS (720 А для Vcore) с током 60 А (по данным Gigabyte — я не могу найти спецификацию). Такая схема обеспечила достаточную мощность для поддержки нашего флагманского Ryzen 9 5950X в стоковом и разогнанном режимах.

Сместив фокус на нижнюю половину с левой стороны, мы начинаем с аудиораздела. Под кожухом скрывается кодек Realtek ALC1220-VB премиум-класса, а также золотые Nichicon и красные WIMA аудио колпачки. Большинство пользователей найдут качество звука достаточно хорошим для типичного использования. Те, кто ищет первозданный звук, возможно, захотят перейти на профессиональное аудиооборудование.

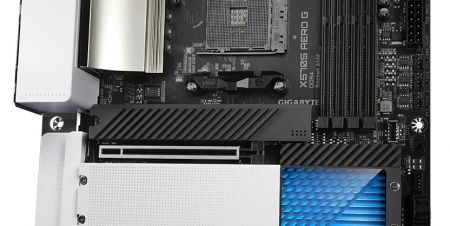

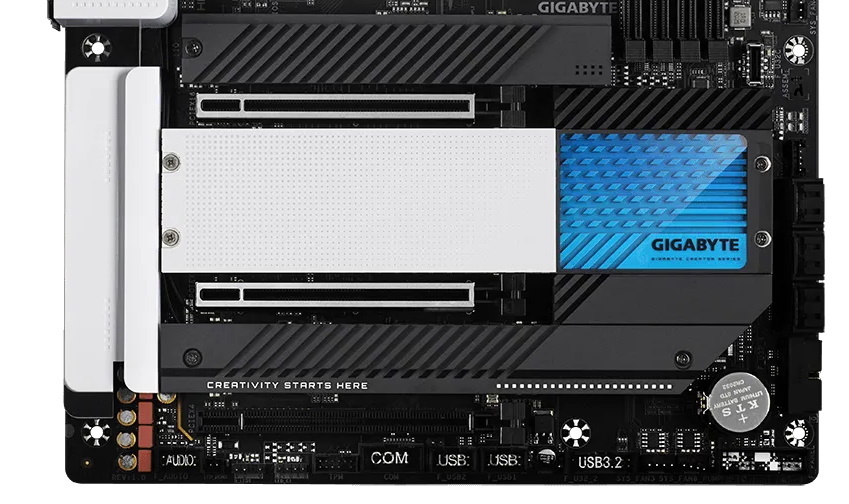

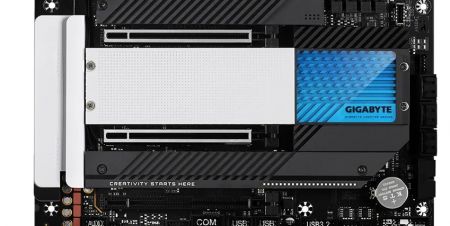

В центре платы расположены три полноразмерных слота PCIe и четыре гнезда M.2. Два верхних слота PCIe имеют усиление для лучшей поддержки тяжелых видеокарт и защиты от электромагнитных помех. Основной (верхний) слот работает на скорости до PCIe 4,0×16, а нижний слот — на скорости до PCIe 4,0×8. Если второй слот заполнен, первый слот также понижается до x8. Такая конфигурация поддерживает AMD Quad-GPU Crossfire и 2-Way AMD Crossfire. Нижний слот подключен к чипсету и также работает на скоростях PCIe 4,0×4. Сокет M2C_SB разделяет пропускную способность с этим слотом, что приводит к отключению слота PCIe при установке устройства в этот разъем.

Вокруг и между слотами PCIe расположены четыре слота M.2, каждый из которых оснащен радиатором (Gigabyte называет его M.2 Thermal Guard III). Верхний разъем (M2A_CPU) получает пропускную способность от процессора и работает на скорости PCIe 4,0×4. В M2A_CPU помещаются до 110 мм модулей на базе PCIe и SATA. M2B_SB, M2C_SB и M2D_SB получают пропускную способность от чипсета и также могут работать на скоростях PCIe 4,0×4. Каждый сокет также поддерживает диски диаметром до 110 мм. Если вам нужно более четырех модулей M.2, возможно, придется приобрести оборудование серверного класса или дополнительную плату.

Сокеты M2A и M2B не разделяют пропускную способность, однако M2D_SB разделяет свой канал передачи данных с портами SATA. При использовании устройства PCIe в M2D порты SATA 4/5 отключаются. Вы можете использовать до четырех модулей M.2 на базе PCIe, и четыре порта SATA будут доступны. Или, если вы используете модуль на базе SATA в гнезде M2D, вы можете использовать все четыре M.2 (3x PCIe, 1x SATA) и шесть портов SATA. В целом, у Aero G достаточно возможностей для быстрого хранения данных. Если вам нужно больше, вам, вероятно, стоит рассмотреть установку Threadripper.

Наконец, вдоль правого края расположены шесть портов SATA с поддержкой RAID0, 1 и 10. Чуть ниже находится разъем USB 3.1 Gen1 на передней панели для подключения дополнительных портов USB.

Снизу расположено несколько разъемов, включая RGB, USB и другие. Ниже приведен полный список слева направо:

  • Аудио на передней панели;
  • 3-контактный aRGB и 4-контактный RGB заголовки;
  • заголовок вентилятора;
  • заголовок TPM;
  • COM-заголовок;
  • 2-контактный температурный коллектор;
  • 2 разъёма USB 2.0;
  • Разъем USB 3.2 Gen1 на передней панели;
  • 2 коннектора для вентилятора;
  • Вентиляторный коллектор;
  • Заголовок передней панели.

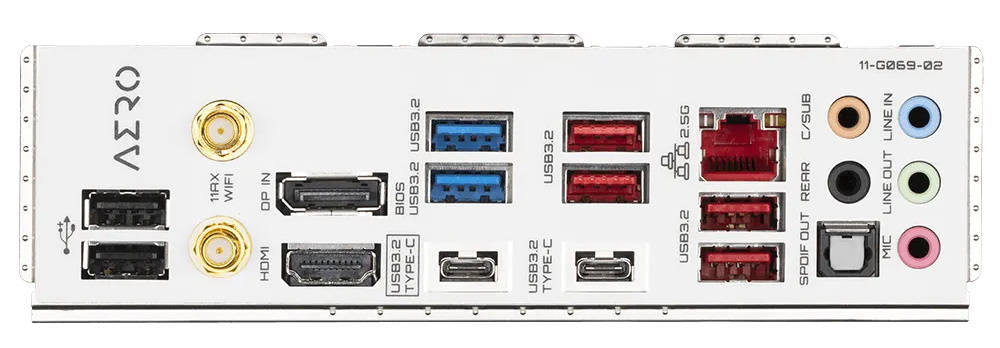

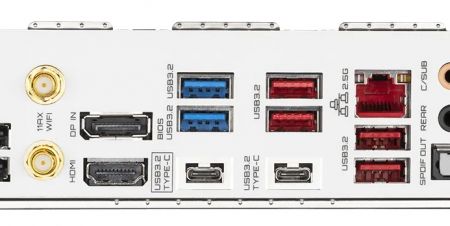

Задняя область ввода-вывода на Aero G сохраняет белую тему самой платы и включает предустановленную пластину ввода-вывода. Помимо белого фона, первое, на что можно обратить внимание, — это 10 портов USB, включая два порта USB Type-C (USB 3.2 Gen2×2 w/VisionLink и 3.2 Gen1). Порт VisionLink, как и Thunderbolt, обеспечивает простое однокабельное решение для передачи данных, видео и питания (до 60 Вт) с поддержкой до 10 последовательно соединенных устройств. Для творческого человека подключение других мониторов или, например, перьевых устройств является критически важным для многих рабочих процессов.

Кроме этих портов, есть четыре порта USB 3.2 Gen2, два порта Gen1 и два порта USB 2.0. Другими словами, здесь достаточно возможностей для подключения USB. Aero G оснащен портом HDMI (выход) и входным портом DisplayPort для видео. Наряду с аудиоразъемом 5 плюс SPDIF, здесь также есть порт 2,5 GbE и антенные разъемы Wi-Fi 6.

Прошивка

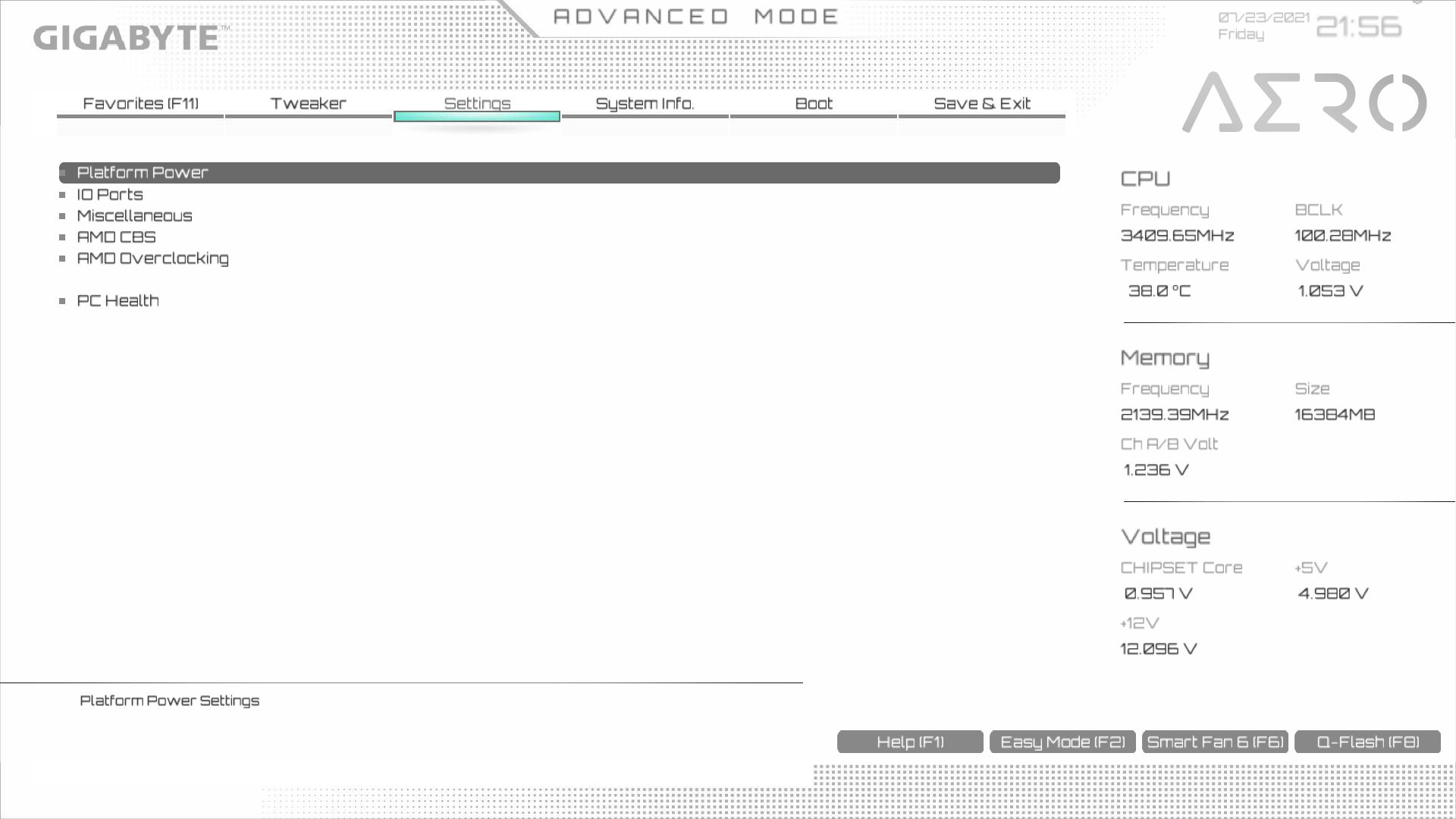

Тема Aero G переходит в BIOS Vision, который использует белый фон с брендингом Gigabyte в левом верхнем углу. Как обычно, мы захватили большинство экранов BIOS, чтобы поделиться с вами. Как и большинство производителей, Gigabyte включает режим Easy Mode для высокоуровневого мониторинга и настройки, а также раздел Advanced для серьезных настроек.

BIOS хорошо организован, многие часто используемые функции доступны без необходимости углубляться в их поиск. Больше всего в BIOS от Gigabyte меня раздражает невозможность использовать кнопки «вверх/вниз» для изменения значений. Но в целом BIOS работает хорошо, в нем легко ориентироваться и читать.

Программное обеспечение

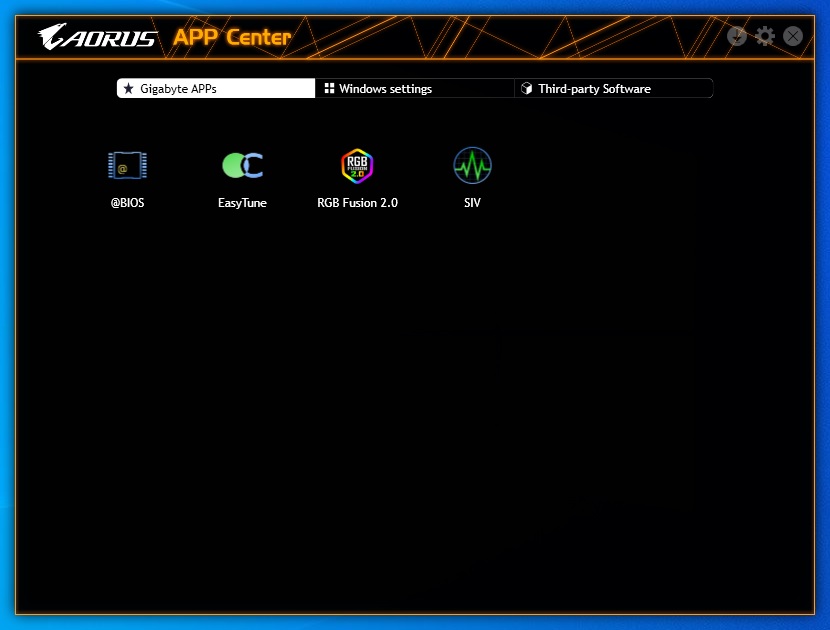

Gigabyte включает несколько приложений, предназначенных для выполнения различных функций, включая управление RGB-подсветкой, аудио, мониторинг системы и разгон. Ниже мы привели несколько скриншотов App Center, @BIOS, SIV, RGB Fusion и Easy Tune.

Заключение

Новая плата Gigabyte X570S Aero G — это хорошо сбалансированный вариант в сегменте AMD X570/X570S. Благодаря четырем разъемам M.2 для сверхбыстрого хранения данных, порту USB 3.2 Gen 2×2 Type-C (с VisionLink) и интегрированному Wi-Fi 6, плата хорошо подходит для сборщиков, ориентированных на творческий подход, или просто для сборщиков общего назначения, которым нужно много возможностей для хранения данных и расширения. Плата стоит 25.000 рублей (пока что в США), она не дешевая, но многопоточная производительность и широкие возможности предлагают создателям многофункциональное решение для построения системы на базе AMD Ryzen.

Несмотря на наличие конкуренции на рынке систем для создателей, цены, как правило, сильно различаются. Например, модель компании Asus — ProArt B550-Creator (20.000 рублей). Но поскольку это B550, а не X570, цена ниже, и, соответственно, есть ограничения по возможностям подключения. Модель X570 Prestige Creation от MSI стоит 34.000 рублей, но имеет больше накопителей M.2 (пять при использовании M.2 Expander AIC), а также два порта Ethernet (один 10 GbE). В ней отсутствуют порты Thunderbolt (или VisionLink-подобные) и видеовходы. У ASRock есть модель X570 Creator (34.000 рублей), которая включает два порта Ethernet (один 10 GbE), видеовход DisplayPort и два порта Thunderbolt 3 (Type-C, 40 Гбит/с) для видео и еще более быстрого подключения.

По ощущениям, X570S Aero G является наиболее полным из всех этих вариантов «создателей». Она имеет достаточный объем памяти M.2, порт USB Type-C 20 Гбит/с (с VisionLink), вход DisplayPort для дополнительного видео и аудиокодек премиум-класса. Поскольку это обновленная плата, я бы хотел увидеть новейший Wi-Fi 6E и новейший аудиокодек, но за такую цену мало кто будет скучать по этим функциям.

Одним словом, средняя цена X570S Aero G, разнообразие функций и многопоточная производительность — все это является преимуществом для сборщиков, ориентированных на творческий подход. Хотя другие SKU предлагают подобные функции (мы не видели полной линейки X570S у большинства партнеров, обратите внимание), ни одна из них не предлагает их по такой разумной цене. Если вы занимаетесь профессиональным творчеством, Gigabyte X570S Aero G должна быть в вашем списке, независимо от бюджета.
